5. Leva. Excéntrica

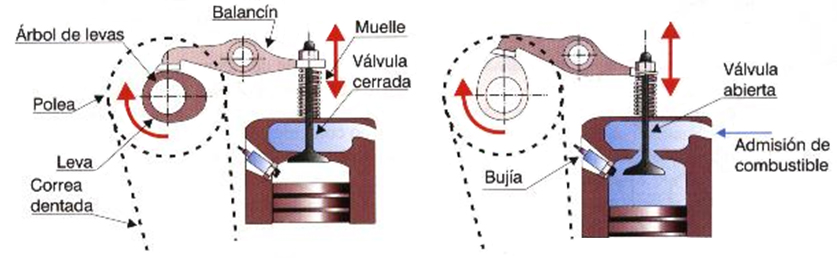

Cuando es necesario generar una determinada secuencia sincronizada de apertura/cierre, como ocurre con las válvulas de admisión y escape de los cilindros del motor de un automóvil, se sitúan las levas necesarias sobre un solo eje constituyendo un árbol de levas.
El palpador en todo momento debe permanecer en contacto con el contorno de la leva. Esto se consigue por medio de la utilización de muelles, resortes o a la propia fuerza de la gravedad.

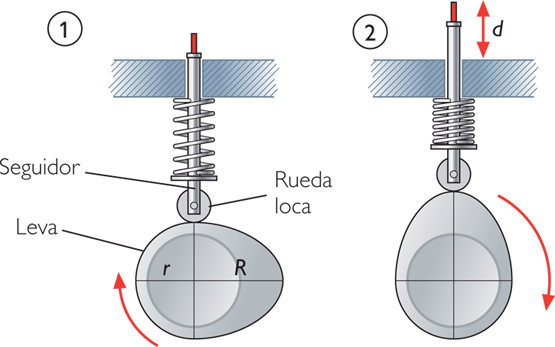

- El recorrido vertical máximo que efectúa el palpador se llama carrera del palpador.
- Los puntos extremos del recorrido corresponden a los puntos del perfil de la leva con distancia máxima (radio mayor) o mínima (radio menor) respecto al eje de giro.
- El valor numérico de la carrera se obtiene restando, del radio mayor, el radio menor.

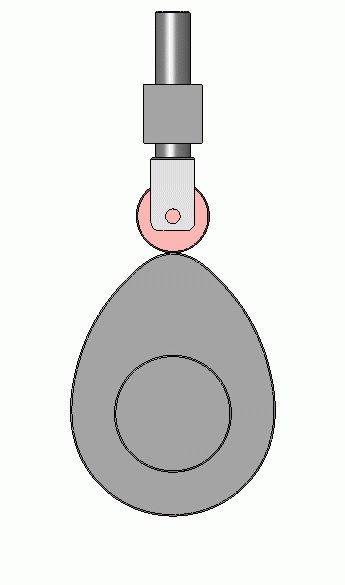

Existen perfiles de leva muy diversos siempre determinados por el movimiento que se requiera en el seguidor, pudiendo adoptar formas realmente complejas.
Su función principal es la automatización de máquinas (programadores de lavadora, control de máquinas de vapor, apertura y cierre de contactos eléctricos, de las válvulas de los motores de explosión...).
 |
| Imagen 18. Monografias. Copyright |
Actividad

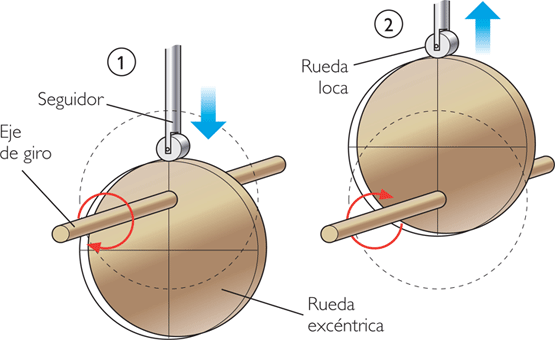

La excéntrica, es una variación del mecanismo leva-seguidor. Consiste en una rueda cuyo eje de giro no coincide con el centro de la circunferencia. Transforma el movimiento de rotación de la rueda en un movimiento lineal alternativo del seguidor.
Es como una leva particular, cuyo contorno es una circunferencia en la que el eje de giro no coincide con el eje de la circunferencia, siendo la carrera del seguidor el doble de la distancia que existe entre el centro de la circunferencia y el eje de giro
 |
| Imagen 19. kalipedia. Creative Commons |
AV - Pregunta de Elección Múltipleuna Leva es un mecanismo que permite:
|
Transformar un movimiento alternativo
en lineal rotatorio
| |
|
transformar un movimiento rotatorio
en lineal alternativo.
| |
|
transformar un movimiento lineal
en rotatorio alternativo.
| |
|
transformar un movimiento rotatorio alternativo en lineal.
|
AV - Actividad de Espacios en Blanco
Lee el siguiente párrafo y completa los huecos.
El movimiento rotatorio de la leva produce un movimiento oscilante en una pieza llamada
. La secuenciación sincronizada de este movimiento permite crear una secuencia de apertura/cierre en
las
de admisión y escape de los
del motor de un
automóvil. Se utilizan tantas levas como sean necesarias sobre un solo eje
constituyendo un
.
