3. Constitución

Icono IDevice Actividad

Los motores están constituidos por diversos elementos de distintos materiales que describimos a continuación:

Imagen 07. M. Cortés cherta. ©

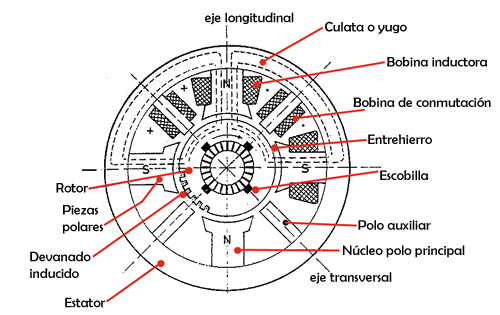

Estator, es una corona de material ferromagnético, llamado carcasa, culata o yugo, en cuyo interior y regularmente distribuidos se encuentran, en número par, los polos inductores, sujetos mediante tornillos a la carcasa, están constituidos por un núcleo y por unas expansiones en sus extremos. Alrededor de los polos se encuentran unas bobinas, que constituyen el devanado inductor, generalmente de hilo de cobre aislado, que al ser alimentados por una corriente continua, generan el campo inductor de la máquina, presentando alternativamente polaridades norte y sur (siempre debe haber un número par de polos).
En las máquinas de cierta potencia se encuentran distribuidos alternativamente entre éstos, otros polos auxiliares o de conmutación, macizos y sin expansiones, cuya misión es facilitar la conmutación y evitar la generación de chisporroteo en el contacto entre las delgas del colector y las escobillas.
Entrehierro, así se llama al espacio que hay entre el estator y el rotor, es imprescindible que exista para evitar el rozamiento entre ambos, aunque debe ser lo menor posible, ya que el aire presenta una elevada reluctancia magnética, y si el entrehierro fuese muy amplio se debilitaría el campo magnético inductor.
Rótor, construido con chapas de acero con bajo contenido en silicio de 0,5 mm de espesor, aisladas unas de otras por una capa de barniz o de óxido, está montada sobre el eje de la máquina. En su superficie externa tiene practicadas unas ranuras de una cierta inclinación respecto a su generatriz donde van alojadas las bobinas del devanado inducido de la máquina, generalmente de hilo de cobre convenientemente aislado.
Colector de delgas, va montado sobre el eje de giro y debe disponer de tantas delgas como bobinas tiene el devanado inducido, cada delga está unida eléctricamente al punto de conexión de una bobina con otra. Las delgas están fabricadas de cobre de elevada pureza y están separadas unas de otras por unas delgadas películas de mica que las mantienen aisladas.



fotos 1-4

Imagen 08. IES Arroyo Hondo. ©
Imagen 09. electricidaddelhogar. ©

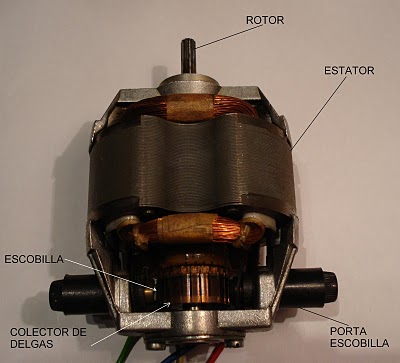

En la siguiente galería fotográfica, puedes ver un motor electrico desmontado y sus componentes
Icono IDevice Galería de imágenes
Muestra Imagen

Muestra Imagen

Muestra Imagen

Muestra Imagen

Muestra Imagen

Muestra Imagen

Muestra Imagen

Imágenes 10-16. Elaboración propia

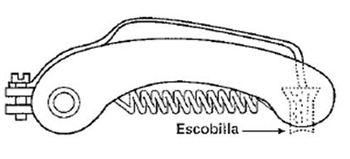

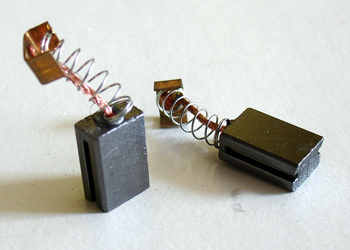

Escobillas, son los elementos que aseguran el contacto eléctrico entre las delgas del colector y el circuito de corriente continua exterior, están fabricadas de carbón (grafiito) y permanentemente están rozando sobre el colector, van sujetas en un collarín portaescobillas que mantiene la presión prevista mediante elementos elásticos para asegurar que el contacto sea el adecuado, por ello se produce un desgaste progresivo que acorta su vida útil, teniendo que sustituirlas cada cierto tiempo. Desde las escobillas se conecta con la placa de bornes de la máquina.

Imagen NN. monografias. ©
Imagen NN. esacademic. ©
