2. Alternador síncrono

El alternador síncrono es el generador de electricidad por excelencia, casi toda la energía eléctrica que utilizamos hoy en día está producida por este tipo de máquinas.



Como ya sabes la corriente que utilizamos es alterna, por lo tanto nos interesará que la onda de excitación se aproxime lo más posible a la senoide, ocurre que en las máquinas síncronas de polos salientes por su constitución generan una onda rectangular, entonces te preguntarás como conseguimos una senoide pues muy sencillo, variaremos el valor del entrehierro con un valor mínimo en el centro. Para conseguir esto constructivamente se fabrican entrehierros de diferentes formas.



Al girar el rotor con la máquina excitada, el devanado del estator inducirá una fuerza electromotriz alterna, cuya forma de onda variará en función de su frecuencia de rotación.



A continuación vamos a ver cómo podemos calcular la tensión en bornes de una máquina síncrona.





  • Circuito equivalente de la máquina síncrona funcionando como alternador.





Toda máquina eléctrica va a estar bajo los efectos de una resistencia óhmica y de un flujo magnético, por lo tanto vamos a ver cómo será esa tensión en bornes del alternador.

Pero recuerda que:

Por lo tanto llegamos a:



Tienes que saber que no se han tenido en cuenta las pérdidas mecánicas ni las pérdidas magnéticas. Este tipo de pérdidas en las máquinas síncronas se obtienen con unos ensayos característicos que no son objetivo de este curso.

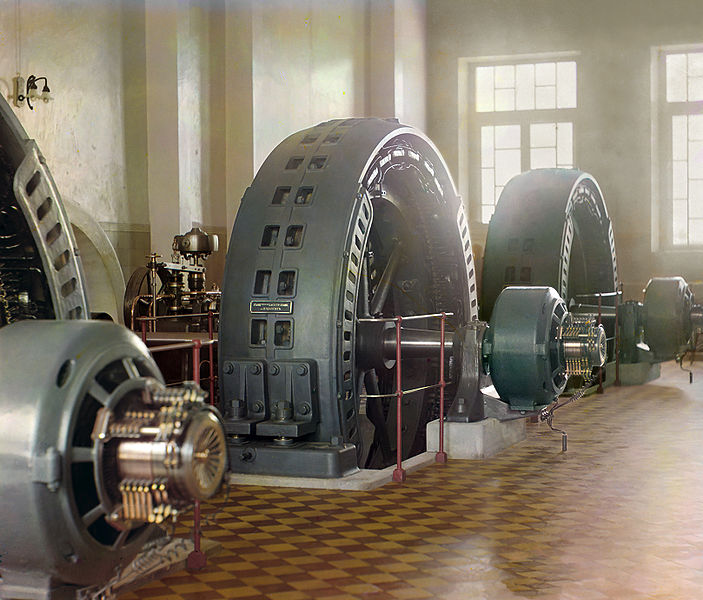

Alternadores de central eléctrica

Imagen 3. Alternadores de central eléctrica.
Fuente: Wikipedia. Creative Commons

Icono IDevice Importante
Repasa como se obtiene la energía eléctrica en los diferentes tipos de centrales.
